Αποποίηση ευθυνών
Οι μεγάλες πιέσεις, το freon & η χρήση των υλικών & εργαλείων που θα χρησιμοποιηθούν απαιτούν πέρα από εξειδίκευση & στοιχειώδεις γνώσεις.
Το άρθρο έχει ενημερωτικό χαρακτήρα και αποσκοπεί τόσο στην αποδοχή των σωστών υπηρεσιών από έναν υπεύθυνο επαγγελματία όσο και στις αιτιολογημένες οικονομικές του απολαβές.
Προτροπή μας να μην ασχοληθείτε εφόσον δεν είστε τεχνικά καταρτισμένος (άλλωστε ως επί το πλείστον οικονομικά θεωρείται ασύμφορη η κατοχή του εξοπλισμού σε σχέση με τη παροχή υπηρεσιών από έναν επαγγελματία).
Στο δια ταύτα, αναζητείτε στη πινακίδα αναγνώρισης της εξωτερικής μονάδας το είδος του ψυκτικού υγρού που χρησιμοποιείται στην συσκευή & σε ποια ποσότητα (πχ στη photo αριστερά R410Α/0,440Kg)
Το άρθρο έχει ενημερωτικό χαρακτήρα και αποσκοπεί τόσο στην αποδοχή των σωστών υπηρεσιών από έναν υπεύθυνο επαγγελματία όσο και στις αιτιολογημένες οικονομικές του απολαβές.
Προτροπή μας να μην ασχοληθείτε εφόσον δεν είστε τεχνικά καταρτισμένος (άλλωστε ως επί το πλείστον οικονομικά θεωρείται ασύμφορη η κατοχή του εξοπλισμού σε σχέση με τη παροχή υπηρεσιών από έναν επαγγελματία).
Στο δια ταύτα, αναζητείτε στη πινακίδα αναγνώρισης της εξωτερικής μονάδας το είδος του ψυκτικού υγρού που χρησιμοποιείται στην συσκευή & σε ποια ποσότητα (πχ στη photo αριστερά R410Α/0,440Kg)

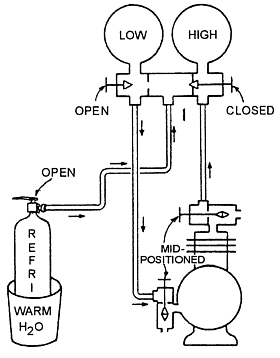

Στις 2 βάνες της εξωτερικής μονάδας (λεπτή=υψηλής πίεσης & χοντρή χαμηλής) υπάρχει από μια βαλβίδα στις οποίες συνδέονται αντίστοιχα οι ειδικοί σωλήνες με τη μανομετρική κάσα (=μανόμετρα) για τον έλεγχο των πιέσεων. (μερικοί συμπιεστές έχουν μόνο μία βαλβίδα για το συμπλήρωμα του freon (χοντρή - χαμηλής).
Με τα μανόμετρα (ειδικά για τα εκάστοτε υγρά) ελέγχονται οι πιέσεις:
· Για υγρά R22 έχουμε χαμηλή πίεσή 55-65 psi & υψηλή 280-330 psi
· Για υγρά R407 χαμηλή 65-75 psi & υψηλή 300-350 psi
· Για υγρά R410 χαμηλή 95-110 psi/5-7oC & υψηλή 470-510 psi/7-15oC
· Για υγρά R134a χαμηλή 35 psi/4oC & υψηλή 180 psi/54oC κλπ
· Για υγρά R134a χαμηλή 35 psi/4oC & υψηλή 180 psi/54oC κλπ
* * * 1atm=14,5psi * * *
Διαδικασία συμπλήρωσης
Κανονικά απαιτείται:
- Το τεχνικό εγχειρίδιο του κατασκευαστή
- το freon που αναγράφεται στο εγχειρίδιο & στην ετικέτα της μονάδας
- Ένα set μανόμετρα με σωλήνες πλήρωσης, adaptor - racor, διακόπτη -ες ροής κλπ για τη σύνδεσή τους με το δοχείου του ψυκτικού υγρού (=freon) και το συμπιεστή.
- Αντλία κενού
- Αμπερόμετρο
- Θερμόμετρο
- Ζυγαριά ακριβείας
Photo by AC Service Tech |
Στην ετικέτα της μονάδας αναγράφεται πέρα από το τύπο του freon και το ρεύμα κανονικής λειτουργίας (=normal operation). Μας αφορά το ρεύμα λειτουργίας του συμπιεστή και μόνο.
Οι κατασκευαστές στις οδηγίες τους προτείνουν το freon να μπαίνει εξ αρχής, από μηδενική ποσότητα, εφόσον προηγηθεί κενό.
Οι λειτουργίες πλήρωσης με τη σειρά:
1. Ανάγνωση τύπου freon, ένταση ρεύματος συμπιεστή... (βλ nameplate - ετικέτα - συμπιεστή)
2. Σύνδεση αμπεροτσιμπίδας & θερμομέτρου (πχ θερμομέτρηση της λεπτότερης βαλβίδας - υψηλής).
3. Σύνδεση μανόμετρα (όλες οι βάνες κλειστές - οι allen στις βαλβίδες χαμηλής & υψηλής ανοιχτές)
4. Αν κριθεί απαίτηση κενού, η αντλία συνδέεται σύμφωνα με τις οδηγίες του κατασκευαστή της.
5. Αν δε γίνει κενό τότε εξαερώνονται τα κίτρινο & μπλε λάστιχα (χαλάρωμα του racor για 1 - 2").
6. Εκκίνηση του συμπιεστή στη ψύξη από το διακόπτη service της εσωτερικής μονάδας & ανάγνωση της χαμηλής πίεσης & θερμοκρασίας εφόσον σταθεροποιηθεί.
7. Εφόσον κατά τη λειτουργία της συσκευής σταθεροποιηθούν:
- η αμπερομέτρηση (αναφερόμενη στην ετικέτα του συμπιεστή),
- η μανομέτρηση (θερμομέτρηση στη κλίμακα του μανόμετρου - ιδανική θεωρείται από +7οC έως max +15οC)
- η θερμομέτρηση δίπλα στη βαλβίδα υψηλής πίεσης
- τις ανοιχτές βαλβίδες allen στις βαλβίδες χαμηλής - υψηλής.
- το ανάποδο της φιάλης στη ζυγαριά (εφόσον το απαιτεί η πλήρωση με πχ freon 410) & τον έλεγχο κατάστασης των μπαταριών της ζυγαριάς.
- τη σύνδεση με τη μανομετρική κάσα & μετέπειτα το άνοιγμα της βαλβίδας της φιάλης.
- την εξαέρωση των σωλήνων πλήρωσης (=κίτρινο & μπλέ)
8.Το freon, εφόσον κριθεί απαραίτητο συμπληρώνετε σταδιακά, με περιοδικά ανοίγματα της βαλβίδας (αρχικά για 4-5 δευτερόλεπτα που σταδιακά θα μειώνονται ανάλογα με τις ενδείξεις των οργάνων όπως οι μανομετρικές, θερμοκρασίας, αμπερομέτρησης).
Ενδεικτικός χρόνος αναμονής μπορεί να είναι και τα δύο λεπτά (ο χρόνος αδράνειας της όποιας μεταβολής διαφέρει).
Εμπειρικά
Κατά τη λειτουργία της συσκευής στη ψύξη, εφόσον στη βαλβίδα υψηλής (=μικρή) παρατηρηθεί ύπαρξη πάγου (=πάχνη) συνήθως υποδηλώνεται έλλειψη freon.
Απουσία ζυγαριάς, αμπεροτσιμπίδας & μανόμετρου, απαιτείται μεγάλη προσοχή και εμπειρία ως προς τις τακτικές απομόνωσης του ανεμιστήρα της εσωτερικής μονάδας από τις επαφές του, όπως και του αισθητήρα θερμοκρασίας από το στοιχείο (λύση ανάγκης).
Η συμπλήρωση freon από άπειρους κατά τη λειτουργία ψύξης έως ότου παγώσουν (=ασπρίσουν) οι χαλκοσωλήνες της εσωτερικής μονάδας, 20-30cm πριν την επιστροφή, μπορεί να επιφέρει από δυσλειτουργία μέχρι ενδεχόμενη καταστροφή του συμπιεστή.
Εφόσον δεν κυκλοφορεί ρεύμα αέρα στο εσωτερικό στοιχείο (πχ ρύποι στα φίλτρα) η θερμοκρασία κατά τη λειτουργία σε ψύξη στη βαλβίδα υψηλής είναι χαμηλότερη (πχ 2οC αντί για 7oC)
Στην εσωτερική μονάδα η διαφορά θερμοκρασίας εισόδου - εξόδου κατά τη ψύξη δε πρέπει να είναι μικρότερη από τους 10οC ενώ κατά τη λειτουργία θέρμανσης πρέπει να είναι πάνω από τους 15οC.
Φυσιολογικά η βάνα χαμηλής πίεσης έχει χαμηλότερη θερμοκρασία σε σχέση με την υψηλής.
G.T.
